T40手動調節閥只適用于公稱壓力≤1.6MPa和≤2.5MPa和介質溫度t≤200℃和≤350℃的蒸汽或熱水管路上作為調節流量之用。 按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴密將管路關閉為止，本廠生產的手動調節閥適用于城市集中供熱或區域供熱的最佳節能產品，以調節流量為主。
| 零件名稱 | 材料 |
|---|---|
| 閥體、閥蓋、填料壓蓋 | 灰鑄鐵、鑄鋼、不銹鋼、黃銅 |
| 閥桿、閥瓣、密封圈 | 不銹鋼 |
| 閥桿螺母 | 黃銅 |

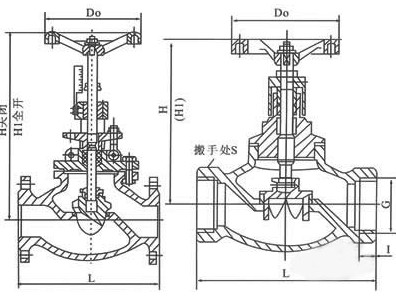

| 型號 | 尺寸（MM） | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| T40H-10 T40H-10 |
L | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | ||||||||||||
| H | 914 | 914 | 968 | 968 | 1100 | 1440 | 1790 | |||||||||||||
| H1 | 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | |||||||||||||
| D0 | ||||||||||||||||||||
| T40H-16 T40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||||||
| H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | ||||||||
| H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | ||||||||
| D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | ||||||||
| TJ10H-10 TJ10H-16C TJ10H-25 |
L | 90 | 100 | 120 | 140 | 170 | 200 | |||||||||||||
| H | 150 | 160 | 182 | 192 | 250 | 264 | ||||||||||||||
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | ||||||||||||||
| D0 | 80 | 80 | 80 | 90 | 100 | 120 | ||||||||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的T40手動調節閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
