調節型蝶閥 概述
ZRD型高性能調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
調節型蝶閥 標準規格
閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2〞~24〞
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆
調節型蝶閥 型號編制
| Z |
執行機構 |
R |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構 |
R
角行程 |
D:標準型硬密封調節蝶閥
DF:軟密封調節蝶閥
|
PN16=16
CL150LB=150 LB |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN50= DN50
NPS2〞=NPS2〞
|
調節型蝶閥 性能
| 流量特性 |
近似等百分比 |
| 可調范圍 |
50:1 |
| 額定CV值 |
全腔型CV 85~20500 |
| 行程 |
全開 90° 調節0-70° |
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） |
| 基本誤差% |
氣動 ±2 |
電動±2.0 |
| 回差% |
氣動 ≤1.5 |
電動≤1.0 |
| 死區% |
氣動 ≤0.6 |
電動≤1.0 |
注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
調節型蝶閥 選用參數表
| 公稱通徑DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| 額定流量系數Cv |
85 |
180 |
240 |
390 |
690 |
1000 |
1760 |
3390 |
4730 |
6700 |
8900 |
10500 |
14800 |
20500 |
| PTFE填料，金屬密封允許壓差 單位MPa |
| 雙作用氣動執行機構 |
|
|
1.45 |
0.54 |
0.79 |
0.42 |
0.34 |
0.1 |
0.27 |
0.17 |
0.12 |
0.19 |
0.11 |
0.04 |
| 單作用氣動執行機構 |
|
|
0.82 |
0.38 |
0.5 |
0.44 |
0.33 |
0.19 |
0.38 |
0.16 |
0.14 |
0.14 |
0.12 |
0.11 |

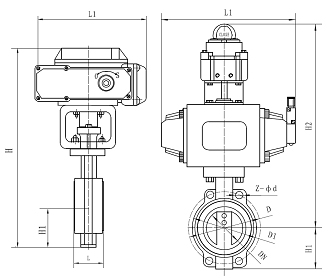

法蘭連接調節型蝶閥結構尺寸
| 公稱通徑 |
L |
H |
H1 |
L1 |
.jpg) |
| DN |
NPS |
軟密封 |
硬密封 |
| 50 |
2 |
108 |
539 |
82 |
112 |
208 |
| 65 |
2 1/2 |
112 |
554 |
92 |
115 |
208 |
| 80 |
3 |
114 |
569 |
100 |
120 |
208 |
| 100 |
4 |
127 |
614 |
110 |
138 |
208 |
| 125 |
5 |
140 |
649 |
125 |
164 |
208 |
| 150 |
6 |
140 |
725 |
142 |
175 |
256 |
| 200 |
8 |
152 |
835 |
170 |
208 |
256 |
| 250 |
10 |
165 |
890 |
192 |
243 |
256 |
| 300 |
12 |
178 |
995 |
222 |
283 |
256 |
| 350 |
14 |
190 |
1155 |
252 |
310 |
346 |
| 400 |
16 |
216 |
1225 |
282 |
340 |
346 |
對夾連接調節型蝶閥結構尺寸
| 公稱通徑 |
L |
H |
H1 |
L1 |
 |
| DN |
NPS |
軟密封 |
硬密封 |
| 50 |
2 |
43 |
539 |
82 |
112 |
208 |
| 65 |
2 1/2 |
46 |
554 |
92 |
115 |
208 |
| 80 |
3 |
46/49 |
569 |
100 |
120 |
208 |
| 100 |
4 |
52/56 |
614 |
110 |
138 |
208 |
| 125 |
5 |
56/64 |
649 |
125 |
164 |
208 |
| 150 |
6 |
56/70 |
725 |
142 |
175 |
256 |
| 200 |
8 |
60/71 |
835 |
170 |
208 |
256 |
| 250 |
10 |
68/76 |
890 |
192 |
243 |
256 |
| 300 |
12 |
78/83 |
995 |
222 |
283 |
256 |
| 350 |
14 |
78/92 |
1155 |
252 |
310 |
346 |
| 400 |
16 |
102 |
1225 |
282 |
340 |
346 |
.png)
